FoxEss Smart Meter DTSU666 Dual 485 CHINT mit CT Klemmen 200A
299,00 €*
Bald wieder da. Jetzt E-Mail eintragen.
FoxESS Smart Meter DTSU666 Dual RS485 CHINT 1,5(6)A 3-phasig
Präzise Energieüberwachung und Nulleinspeisung für moderne PV- und Speichersysteme
Der FoxESS DTSU666 Smart Meter ist ein präziser Energiezähler für dreiphasige Photovoltaiksysteme mit Speicher. Er misst Stromflüsse in Echtzeit und liefert die Grundlage für intelligente Steuerungen wie Nulleinspeisung oder Eigenverbrauchsoptimierung. Gerade bei leistungsstarken Anlagen oder gewerblichen Anwendungen ist eine exakte Messung entscheidend. Durch die Unterstützung von Stromwandlern eignet sich dieses Modell auch für höhere Ströme. Die Dual-RS485-Schnittstelle sorgt für eine stabile und flexible Kommunikation mit Wechselrichtern und Energiemanagementsystemen. Damit steuerst du deine Anlage effizient, vermeidest Einspeiseverluste und erfüllst Netzvorgaben zuverlässig. Das Gerät ist robust gebaut, für den Schaltschrank konzipiert und langfristig im Dauerbetrieb ausgelegt. Wenn du maximale Kontrolle über Energieflüsse brauchst, ist dieser Smart Meter die passende Lösung.
Exakte 3-Phasen-Messung
Erfasst alle drei Phasen separat und ermöglicht eine präzise Analyse von Bezug, Einspeisung und Lastverteilung.
Optimiert für Nulleinspeisung
Liefer die notwendigen Echtzeitdaten, damit dein Wechselrichter die Einspeisung exakt auf 0 W regeln kann.
Dual RS485 Kommunikation
Zwei Schnittstellen ermöglichen stabile Datenübertragung und flexible Integration in komplexe Systeme.
Geeignet für Stromwandler
Mit 1,5(6) A Eingang speziell für den Einsatz mit externen Stromwandlern bei hohen Leistungen ausgelegt.
Ideal für größere PV-Anlagen
Perfekt für Systeme mit höherem Leistungsbedarf oder gewerbliche Anwendungen mit exakter Laststeuerung.
Produktbeschreibung

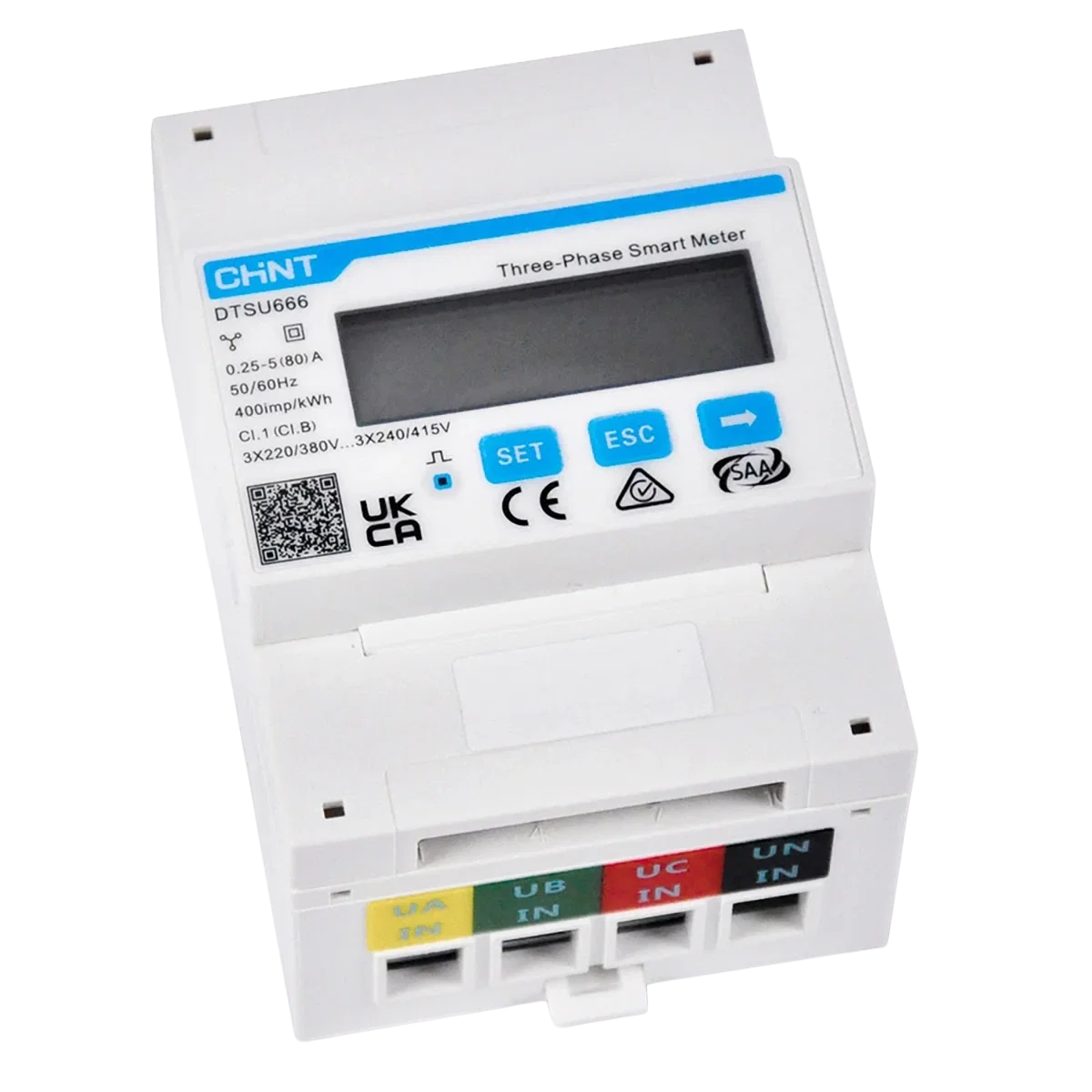

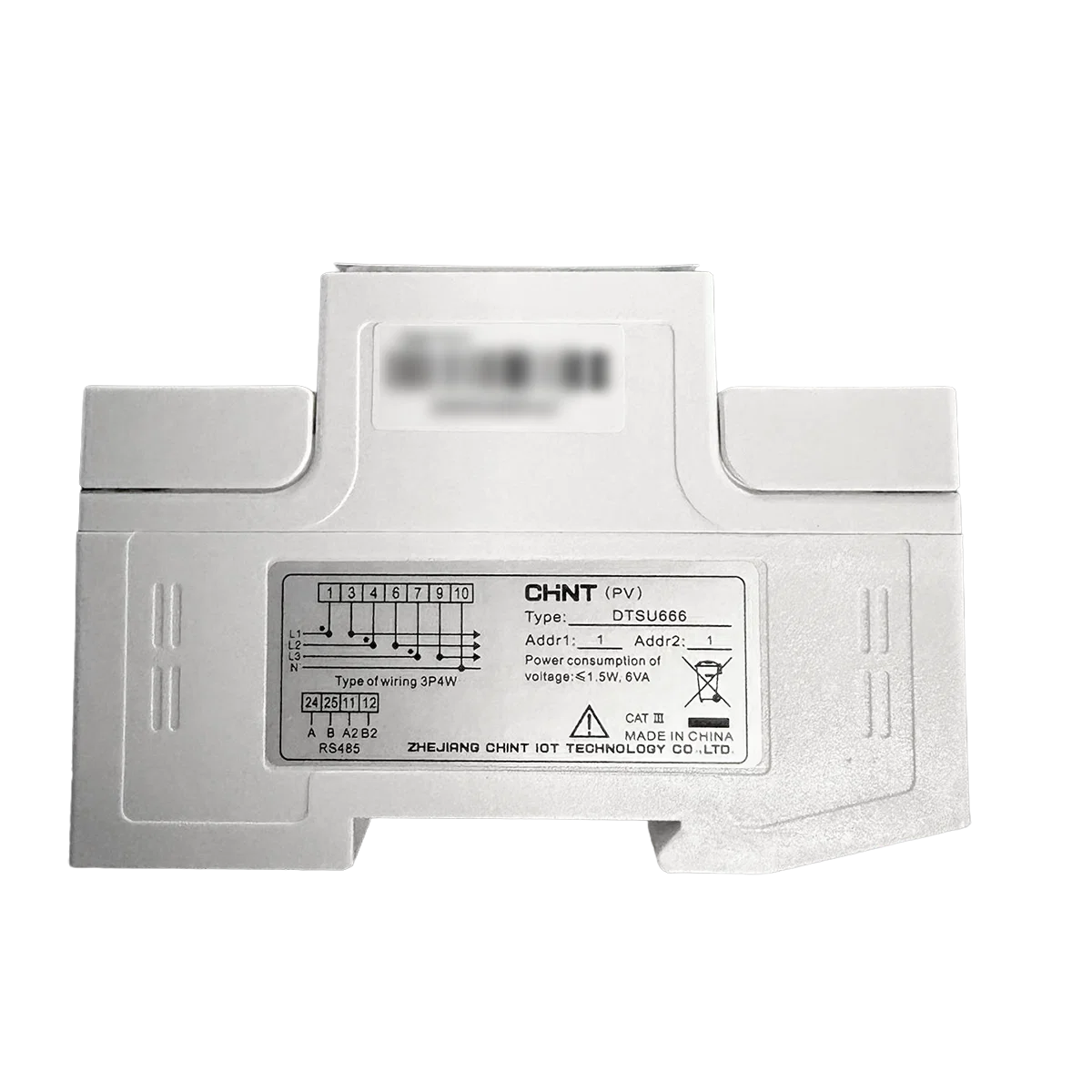

Der FoxESS DTSU666 ist ein dreiphasiger Smart Meter von CHINT, der speziell für Photovoltaik- und Energiespeichersysteme entwickelt wurde.
Er misst Strom, Spannung, Leistung, Energiefluss und Leistungsfaktor in Echtzeit und stellt diese Daten dem Wechselrichter zur Verfügung.
Dank der RS485-Modbus-Kommunikation ist eine nahtlose Integration in FoxESS-Systeme und andere kompatible Energiemanagementlösungen möglich.
Die Dual-RS485-Schnittstelle erlaubt flexible Verkabelung und stabile Datenübertragung auch in komplexen Installationen.
Durch den Einsatz von Stromwandlern eignet sich das Gerät für Anwendungen mit höheren Strömen und Leistungen.
Typische Einsatzbereiche sind Eigenverbrauchsoptimierung, Lastmanagement und insbesondere die Umsetzung von Nulleinspeisung gemäß Netzanforderungen.
Das kompakte DIN-Schienen-Design ermöglicht eine einfache Installation im Schaltschrank.
Technische Daten
FoxESS Smart Meter DTSU666
- Phasen: 3-phasig
- Nennstrom: 1,5 (6) A
- Messprinzip: indirekt über Stromwandler
- Kommunikation: RS485 (Dual-Port)
- Protokoll: Modbus RTU
- Messgrößen: Spannung, Strom, Leistung, Energie, Frequenz, Leistungsfaktor
- Frequenz: 50 / 60 Hz
- Montage: DIN-Schiene
- Anzeige: LCD-Display
- Betriebstemperatur: -25 °C bis +55 °C
- Schutzklasse: IP20
- Hersteller: CHINT
Kommunikation & Integration
- Kompatibel mit FoxESS Wechselrichtern
- Unterstützt Nulleinspeisung und Energiemanagement
- Echtzeit-Datenübertragung
- Geeignet für große PV- und Speichersysteme
CHINT CT NCTK-24 200 A / 5 A für FoxEss DTSU666 Dual 485 (PN 30-803-00015-00)
Präziser 3-Phasen-Stromwandler (Klasse 0,5) mit 40:1 Übersetzung für den Smart Meter FoxEss / CHINT DTSU666. Robuste Ausführung für 50/60 Hz und −25 bis +55 °C.
Der CHINT CT NCTK-24 ist eine kompakte CT-Klemme für präzise Strommessung in dreiphasigen Anlagen. Sie wird mit dem Smart Meter FoxEss / CHINT DTSU666 eingesetzt. Das Modell liefert bei 200 A Primärstrom einen standardisierten 5 A Sekundärstrom. Damit eignet es sich für Leistungsmonitoring, Einspeise- und Bezugsanalyse sowie Lastmanagement in PV-Systemen und Gewerbeanwendungen. Die Genauigkeitsklasse 0,5 sorgt für verlässliche Messwerte. Der Arbeitsbereich von −25 bis +55 °C und die zulässige Luftfeuchtigkeit bis 95 % erlauben den Einsatz in anspruchsvollen Umgebungen. Die offene Klemme erleichtert die Montage an bestehenden Leitern. Mit 50/60 Hz ist der Wandler weltweit nutzbar. Eine korrekte Einbaurichtung und saubere Leitungsführung sichern die Messqualität. Der NCTK-24 ist damit die passende Wahl, wenn der DTSU666 nicht im Direktmessmodus betrieben werden kann oder höhere Ströme sicher erfasst werden sollen.
✅ Hohe Messgenauigkeit Klasse 0,5
Zuverlässige Erfassung von Strom, Leistung und Energie für präzises Energiemanagement.
✅ Kompatibel mit FoxEss / CHINT DTSU666
Abgestimmt für den 3-Phasen-Smart-Meter (Dual 485) mit 5 A Sekundärstrom.
✅ Schnelle Nachrüstung dank offener Klemme
Montage ohne Leitertrennung; ideal für Bestandsanlagen und kurze Stillstandszeiten.
✅ Robuster Betriebsbereich
Sichere Funktion von −25 bis +55 °C und bis 95 % relativer Luftfeuchte.
✅ Standardisierte 5-A-Ausgangsschnittstelle
Einfache Integration, kurze Leitungswege und geringe Verluste bei 50/60 Hz.
✅ Ausgelegt bis 240 A Spitzenstrom
Genügend Reserve für kurzzeitige Lastspitzen im Alltag.
Produktbeschreibung
Der CHINT CT NCTK-24 ist ein Stromwandler für 3-phasenfähige Energiemessungen und speziell für den Einsatz mit dem Smart Meter FoxEss / CHINT DTSU666 ausgelegt. Mit einem Nenneingangsstrom von 200 A und einem Nennausgangsstrom von 5 A bildet er die Grundlage für präzise Verbrauchs- und Einspeisemessung in Photovoltaik- und Gewerbeanwendungen.
Durch die Genauigkeitsklasse 0,5 werden Messfehler minimiert. Das Übersetzungsverhältnis von 40:1 ermöglicht eine einfache Parametrierung im Zähler. Die offene Bauform erleichtert die Installation an bestehenden Leitern ohne Demontage. Der Arbeitsfrequenzbereich von 50/60 Hz deckt alle üblichen Netze ab.
Der Wandler arbeitet zuverlässig in Umgebungen von −25 bis +55 °C bei bis zu 95 % relativer Luftfeuchte. Mit einer zulässigen Bürde von 20 Ω und einer kurzzeitigen Überlastfähigkeit bis 240 A bleibt die Signalqualität stabil. Damit eignet sich der NCTK-24 für präzises Monitoring, Lastmanagement und Netzübergabemessungen in Verbindung mit dem DTSU666.
Technische Daten
CHINT CT NCTK-24 Stromwandler
- Nenneingangsstrom: 200 A
- Nennausgangsstrom: 5 A
- Übersetzungsverhältnis: 40 : 1
- Genauigkeitsklasse: 0,5
- Maximaler Strom: 240 A
- Bürde (Last): 20 Ω
- Arbeitsfrequenz: 50 Hz / 60 Hz
- Arbeitstemperatur: −25 °C bis +55 °C
- Relative Luftfeuchtigkeit: ≤ 95 %
- Installationsmethode: offene Klemme, Top-/Bottom-Montage
- Kompatibilität: FoxEss / CHINT DTSU666 Dual 485, 3-ph
- Teilenummer (FoxEss): PN 30-803-00015-00
