Heizkreisverteiler Fußbodenheizung

Fußbodenheizungen werden immer beliebter. Die Heizungen verteilen die Wärme vom Boden aus gleichmäßig im gesamten Raum. Kalte Füße, weil die Heizkörper die warme Luft nicht am Boden verteilen, gehören mit einer Fußbodenheizung der Vergangenheit an. Sind die Füße warm, friert auch der Rest des Körpers nicht.

Damit die Verteilung der Wärme überhaupt funktioniert, brauchen Sie einen Heizkreisverteiler für die Fußbodenheizung.

Was ist ein Heizkreisverteiler?

Flächenheizungen wie eine Fußbodenheizung, Wandheizung oder Deckenheizung benötigen Heizkreisverteiler, um zu funktionieren. Die Schleifen, in denen die Heizungsrohre auf dem Boden, in der Wand oder Decke verlegt werden, bilden Heizkreisläufe. In der Regel ist ein Heizkreislauf identisch mit einem Raum. Bei sehr großen Räumen können auch mehrere Heizkreisläufe existieren. Um die Heizkreisläufe miteinander zu verbinden beziehungsweise zusammenzuführen, braucht es den zentralen Verteiler.

Aufbau eines Heizkreisverteilers

Der Heizkreisverteiler bildet den Anschluss der Heizungsrohre der Fußbodenheizung an den Vorlauf und Rücklauf der Heizungsanlage. Alle Heizrohre laufen in einem Verteilerkasten zusammen. Bis zu zwölf verschiedene Heizkreise können so zusammengeschlossen werden. Ein Heizkreis hat einen Vorlauf und einen Rücklauf. Der Vorlauf eines Heizsystems ist der Weg von diesem zur eigentlichen Heizung, also der Fußbodenheizung in unserem Fall. Der Rücklauf ist der Weg von der Fußbodenheizung zurück zum Heizsystem.

Weitere Bestandteile eines Heizkreisverteilers sind Stellantrieb, Thermostat und Temperaturfühler zur Regelung der Raumtemperatur.

In unserem Online-Shop finden Sie einzelne Verteilerschränke, aber auch ganze Heizkreissysteme in ganz kleinen Ausführungen für zwei Heizkreise bis hin zu sehr großen Ausführungen für bis zu 12 Heizkreisen.

Wie funktioniert ein Heizkreisverteiler für die Fußbodenheizung?

Ein Fußbodenheizungsverteiler hat die Funktion, die Wärme gleichmäßig in allen Heizkreisen zu verteilen. Zu einem Heizkreisverteiler gehört neben dem Verteilerkasten Aufputz oder Unterputz sowie dem Vor- und Rücklaufsystem auch ein Stellantrieb. Dieser gibt bei jeder Abweichung der Raumtemperatur vom Sollwert eine Hubbewegung an das Ventil weiter. Den Befehl zum Handeln bekommt der Stellantrieb (Stellmotor) über den Temperaturfühler des Thermostats.

Die Fußbodenheizung kann aber auch, bis zu einer bestimmten Fläche, an ein bestehendes Heizungssystem angeschlossen werden. Wie groß die Fläche sein darf, hängt vom Durchflusswiderstand der Fußbodenheizung ab. Die Regelung der Temperatur erfolgt dann über einen Rücklauftemperaturbegrenzer statt über den Stellantrieb.

Gleichmäßige Temperaturregelung durch hydraulischen Abgleich

Für eine besonders gleichmäßige Wärmeverteilung und effizientes Heizen ist die Funktion des hydraulischen Abgleichs auch für Besitzer einer Fußbodenheizung interessant. Mittels eines Ventils wird jeder einzelne Heizkreis hydraulisch abgeglichen. Dabei werden die verschieden hohen Strömungswiderstände der einzelnen Bestandteile der Heizung angeglichen. Durchflussmengenmesser machen den Volumenstrom optisch sichtbar. Kontaktieren Sie zum optimalen Einstellen der Regelung für die Fußbodenheizung und zur Justierung des hydraulischen Abgleichs unbedingt einen Fachbetrieb für Heizung und Klimatechnik oder den Heizungsmonteur Ihres Vertrauens.

Materialien für Heizkreisverteiler Fußbodenheizung

Heizkreisverteiler sowie die wärmetransportierenden Heizrohre werden zumeist aus Edelstahl oder Messing gefertigt. Beide Materialien sind korrosionsfest, was für den einwandfreien Betrieb der Fußbodenheizung am wichtigsten ist. Allerdings kommen auch wie bei den Heizungsrohren für Fußbodenheizungen mehr und mehr Mehrschichtverbundkunststoffe zum Einsatz.

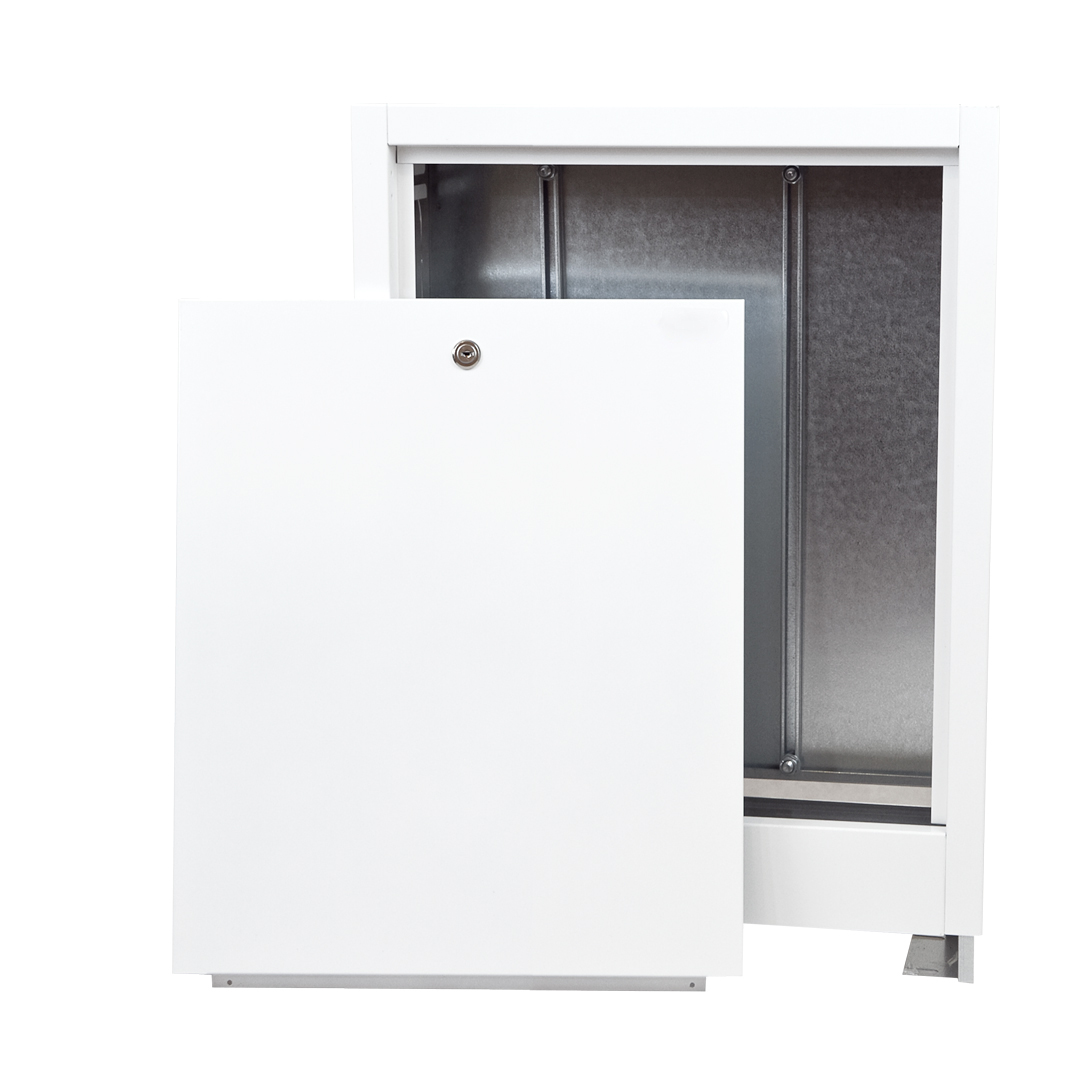

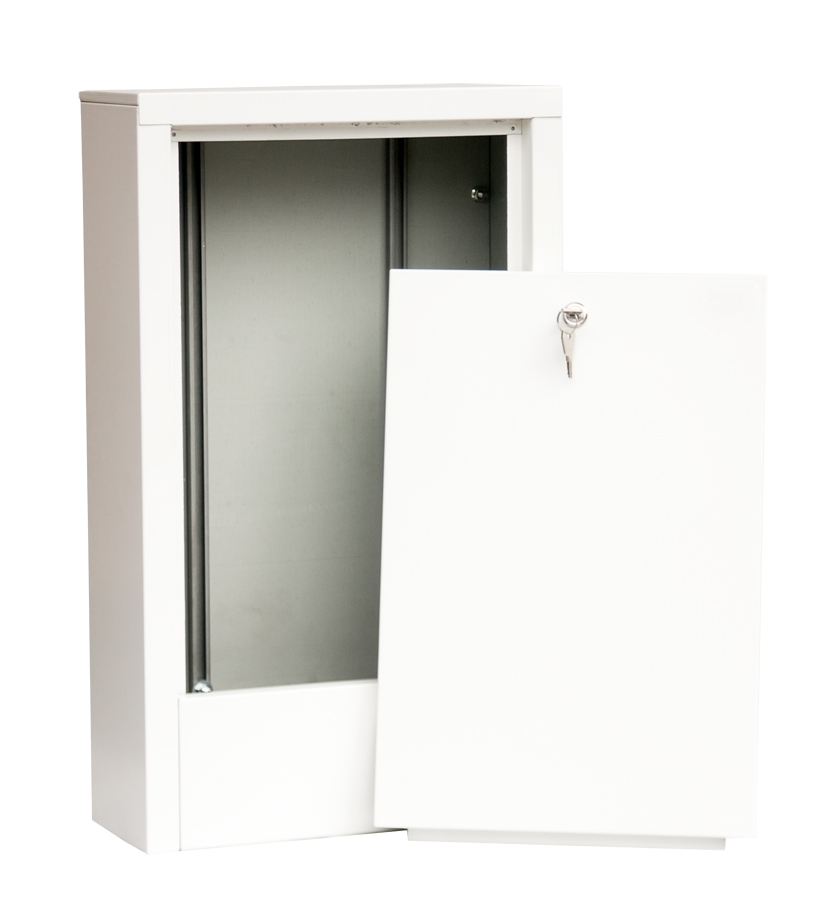

Verteilerschänke, die Sie je nach Bedarf, als Aufputz-Kästen oder Unterputzverteiler erwerben können, bestehen zumeist aus verzinktem und pulverbeschichtetem Stahlblech.
